DETECTADO CON ANTICIPACIÓN
Monitoreo de Descargas Parciales con el PDM 600
Del mantenimiento basado en tiempos al basado en la condición
El monitoreo continuo de la condición del equipo eléctrico es una manera excelente de detectar el desarrollo de cualquier incidencia en los puntos débiles de esta clase a tiempo. Junto con el monitoreo de las variables físicas y de los parámetros de operación, tales como la temperatura, la presión, la vibración, la capacitancia, la corriente o el voltaje, esto también puede involucrar el monitoreo continuo en línea de las descargas parciales. Un análisis de tendencias a largo plazo, y potencialmente una correlación entre varios parámetros, permite que se detecten con anticipación los cambios en el aislamiento durante la operación normal. Esto es particularmente importante para los componentes del sistema en puntos críticos en la red de transmisión (transformadores, GIS) o cerca de la ubicación donde se genera la energía (generadores). Esto permite que se aumente la disponibilidad de la energía suministrada. Se puede programar el trabajo de mantenimiento de acuerdo a datos actualizados, basados en la condición, y se puede planificar con anticipación cualquier transferencia o interrupción del sistema que pueda ser necesario. También se pueden ahorrar costos, ya que los componentes monitoreados sólo necesitan ser mantenidos y/o reemplazados cuando sea verdaderamente necesario.
Sensores en puntos críticos

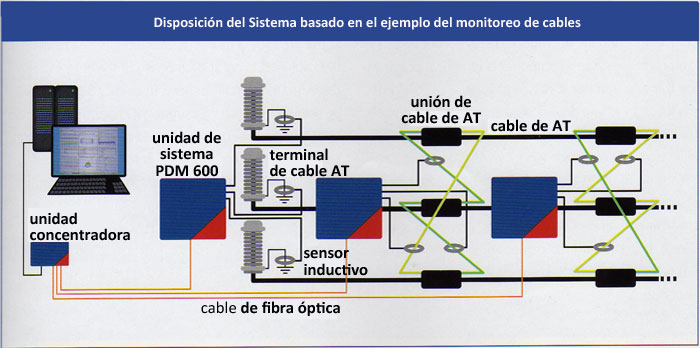

El sistema de monitoreo de OMICRON está conformado por una red de unidades de registro de las descargas parciales PDM 600, las cuales pueden estar conectadas en una configuración redundante en conexiones en serie tipo "daisy-chain" o de manera alternativa en una configuración a larga distancia, por ejemplo, sobre largas rutas de cables XLPE en una red de fibra óptica en forma de estrella por medio de concentradores. Estos ofrecen una sincronización extremadamente precisa de las grabaciones y valores medidos altamente síncronos. Cada canal de medición registra los datos de descargas parciales de un sensor (por ejemplo, inductivo, HFCT MCT 100), el cual puede, por ejemplo, ser empotrado en uniones de conexionado cruzado (cross-bonding) o en los puntos o terminales de puesta a tierra del empantallado del cable respectivo de cada fase del cable de alta tensión. También se puede asignar una banda de frecuencia definida individualmente a cada canal de medición. Esto permite que se filtre de forma eficaz la interferencia externa y también permite que se asigne a cada sensor y a sus pulsos de descargas parciales para el sistema de monitoreo.
