PRUEBAS CON SIMULACIONES
Evaluación y análisis

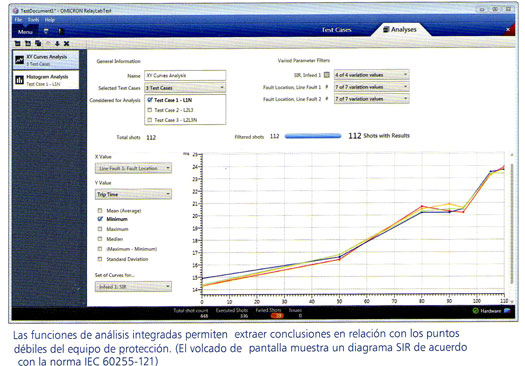

Los valores de tiempo definibles permiten la evaluación automática de la reacción del equipo en prueba al escenario definido en RelayLabTest. Esto permite a los usuarios determinar muy rápidamente si se cumplen los requisitos de protección correspondientes. Las funciones de análisis que ofrece el software demuestran su verdadero potencial al realizar pruebas exhaustivas. La distribución estadística del tiempo de actuación permite extraer útiles conclusiones sobre el algoritmo empleado por los dispositivos de protección. La visualización de los tiempos medidos basándose en diversos parámetros (por ejemplo tiempo de comando Off comparado con la localización de la falla) ofrece asimismo útil información sobre las debilidades fundamentales de la protección. En el ámbito de los análisis, pueden compararse entre sí los diferentes casos de pruebas, como por ejemplo casos con alimentación de potencia alta y baja, con y sin saturación del transformador, o con firmware antiguo y nuevo. Todos los datos de las pruebas individuales, así como todos los datos determinados estadísticamente, están disponibles para su uso en la documentación o para una evaluación adicional (por ejemplo, en Microsoft Excel) a través de la función de exportación.
Más rápido y más fácil
RelayLabTest realiza una evaluación práctica de los relés de protección más rápida y fácilmente que nunca. La integración única de simulación, pruebas y análisis permite a los fabricantes realizar rápidas y exhaustivas pruebas tipo. Las compañías eléctricas pueden beneficiarse especialmente de la capacidad de analizar el comportamiento del equipo de protección en sus propias configuraciones de red. Las pruebas comparativas también pueden realizarse fácilmente cada vez que se cambien los ajustes del relé o se actualice su firmware. RelayLabTest brinda asimismo una valiosa asistencia para la selección del equipo de protección más adecuado para una aplicación específica.
Servicios adicionales ofrecidos
Además del software RelayLabTest, OMICRON ofrece asimismo servicios complementarios
en sus laboratorios de Erlangen / Alemania. Pueden realizarse pruebas para
fabricantes de relés y compañías eléctricas de acuerdo con la norma IEC
60255-121 y atender asimismo las solicitudes especiales de los clientes.
Los cursos de formación de OMICRON cubren las pruebas tipo y de aceptación
de los relés de protección, así como servicios de asesoramiento exclusivos.
www.omicron.at/relaylabtest
Artículo publicado en la revista OMICRON Magazine, Volumen 3, Número 1, 2012.
