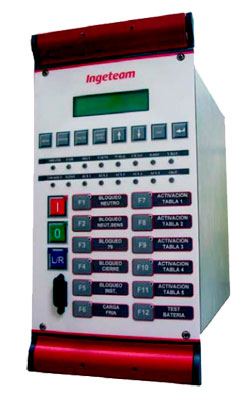

Relé de Control de Reconectadores - PL300RC
El PL300RC es una unidad completa de control, protección y de medida
para reconectadores (reclosers). Se pueden seleccionar diversas versiones
para su montaje: montado sobre un poste o instalados en celdas de subestaciones
con transformadores de tensión, o para la adquisición por medio de divisores
resistivos.

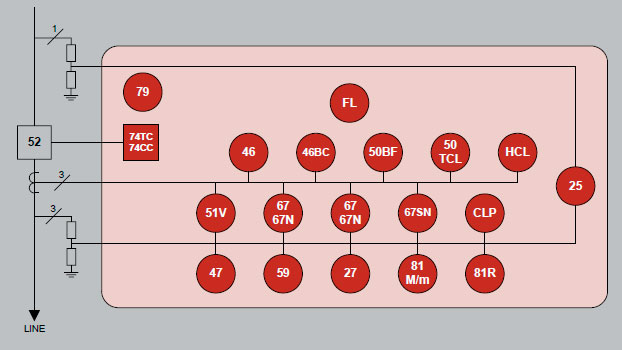

Incorpora una gran cantidad de funciones de protección, así como el automatismo reenganchador. Incluye además coordinación de secuencia para reclosers conectados en cascada.
Ventajas:
- Toda la funcionalidad de protección y control en un único dispositivo, lo que ahorra los costes de adquisición e instalación de varios dispositivos.
- Software GRATUITO.
- Multiprotocolo: un único relé engloba todos los protocolos de comunicación estándar de aplicación en subestaciones Procome, DNP, Modbus, IEC 870-5-103, IEC 870-5-101, XA-21 HARRIS.
- Rango dinámico amplio, que hace que valga para secundarios de transformadores de corriente de 1A ó 5A.
- Interfaz de fácil manejo: software muy intuitivo que es común para nuestros relés de protección, con características de auto-configuración que permiten una primera conexión con el relé sin necesidad de programarlo previamente.
- Señales lógicas programables por el usuario.
- Flexibilidad: su diseño lo hace adaptable a las necesidades específicas
del usuario.
- Puertos seleccionables
- Señales lógicas programables
- Conexión de entrada análogica seleccionable
- Señales lógicas programables
- Entradas digitales programables
- Salidas digitales programables
- Indicadores LED programables
- Conexión de entrada análogica seleccionable
- Mejora la fiabilidad del sistema: Tanto la función de fallo de interruptor, como las funciones de supervisión de circuitos de apertura y cierre, contribuyen a la mejora de seguridad del sistema evitando daños debido a faltas no eliminadas por protecciones primarias.
- Supervisión del interruptor en tiempo real y registro de datos, siendo una herramienta interesante para el mantenimiento del sistema.
- Potentes funcionalidades que permiten una importante mejora en la automatización de la red de distribución, y permiten consecuentemente mejores índices de servicio (reenganche automático, localizador de faltas, etc.), así como herramientas útiles para la supervisión del mantenimiento de la aparamenta.
- Registro de eventos, informes de faltas y oscilografía, como ayuda a un completo análisis de incidencias.
- Múltiples tablas de ajuste, que permiten cambiar la configuración instantáneamente si hay un cambio en las condiciones del sistema a proteger.
- Sincronización: Todos estos dispositivos se pueden sincronizar a través de mensajes de sincronización de protocolo y, opcionalmente, por una entrada IRIG-B.
Opciones:
- Conexiones de Entradas Analoógicas
- Bornas tipo puntera
- Bornas tipo ojal
- Configuración de Entradas y Salidas Digitals
- 8 entradas digitales + 7 salidas digitales
- 17 entradas digitales + 14 salidas digitales
- 35 entradas digitales + 7 salidas digitales + 1 entrada
- Opciones de Comnunicaciones Traseras
- 1 serie
- 1 Ethernet
- 2 serie
- 1 serie + 1 Ethernet
- Conexiones de Puertos de Comunicaciones Traseras
- Puertos serie: RS232, R1S485, F.O.C, F.O.P.
- Puertos Ethernet: RJ45, F.O.C.
- Protección de Tapa IP54
- IRIG-B demodulada
- Supervisión de la temperatura interior
- Medida de la Tensión de Alimentación del Equipo
- Entradas de tensión convencionales (para TTs) o de divisores resistivos
