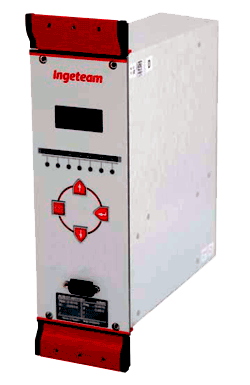

Relé de Protección de Tensión y Frecuencia - PL70TT

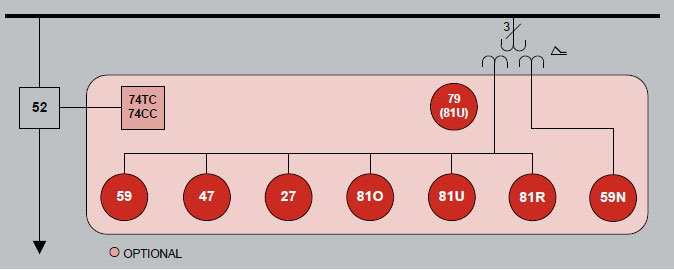

PL70/TT es una protección multipropósito de tensión y frecuencia, de aplicación cuando la estabilidad de la tensión de red y la frecuencia son críticos: conexión de generador, acoplamiento de redes, máquinas AC, redes aisladas, etc.
PL70/TT está indicado para deslastre o de rechazo de carga por frecuencia. Cada unidad dispone de hasta 5 escalones de operación activadas por baja frecuencia y 4 escalones adicionales por derivada de frecuencia. Adicionalmente, este equipo está provisto de una unidad 59N que permite detectar faltas a tierra en el área protegida.
Ventajas:
- Solución económica multifuncional, que permite aligerar las tareas de operación en condiciones de inestabilidad críticas, gracias la funcionalidad de deslastre (o rechazo) de cargas.
- Completamente comunicable. Si se conecta a una red local, permite ser consultado, supervisado y configurado tanto local como de forma remota.
- Software GRATUITO.
- Multiprotocolo: un único relé es compatible con todos los protocolos de comunicaciones de aplicación en subestaciones: PROCOME, DNP, Modbus, IEC 870-5-103.
- Comunicación fácil con el equipo: con el software SIPCON de detección automática; no es necesario ningún conocimiento previo para comunicar directamente con el relé.
- Fácil manejo: software universal muy intuitivo para relés de protección de la marca Ingeteam T&D.
- Señales lógicas programables por el usuario.
- Flexibilidad: su diseño lo hace adaptable a las necesidades específicas del usuario
- Puertos seleccionables.
- Tipo de conexión de entrada analógica seleccionable
- Señales lógicas programables.
- Entradas digitales programables.
- Salidas digitales programables.
- Indicadores LED programables
- Mejora la fiabilidad del sistema: PL70/TT dispone de funciones complementarias que permiten, no sólo prevenir posibles fallos en operación (funciones de supervisión de circuito de cierre y disparo opcionales, supervisión de interruptor, etc.), sino también dar informes en tiempo real y mantener informes actualizados de todos los eventos ocurridos en el elemento protegido (línea, máquina, etc.), lo que facilita el mantenimiento del sistema y el análisis de incidencias.
- Múltiples tablas de ajuste.
- Posibilidad de ser instalado en un rack de 19” de hasta 5 PL70 con protecciones que proporcionan una completa solución de protección, de máquinas, interconexión, etc.
- Sincronización: Todos estos dispositivos se pueden sincronizar a través de mensajes de sincronización de protocolo y, opcionalmente, por una entrada IRIG-B.
Opciones:
- Configuración de Entradas y Salidas Digitales
- 2 entradas digitales + 6 salidas digitales
- 8 entradas digitales + 11 salidas digitales
- 7 entradas digitales + 11 salidas digitales + 1 entrada IRIG-B demodulada
- Opciones de Comunicación Traseras
- Nada
- 1 serie
- 2 serie
- Conectores para Comunicación Serie Trasera
- RS232, RS485, FOC, FOP
- Conexiones de Entradas Analógicas
- Bornas tipo puntera
- Bornas tipo ojal
- PROTECCIÓN DE FRONTAL IP54
- Registro oscilográfico + 4 TABLAS DE AJUSTES
- MEDIDA DE LA TENSIÓN DE ALIMENTACIÓN DEL EQUIPO
