Patrón de Referencia Trifásico Portátil y Analizador de Calidad de Redes - PWS 3.3 genX

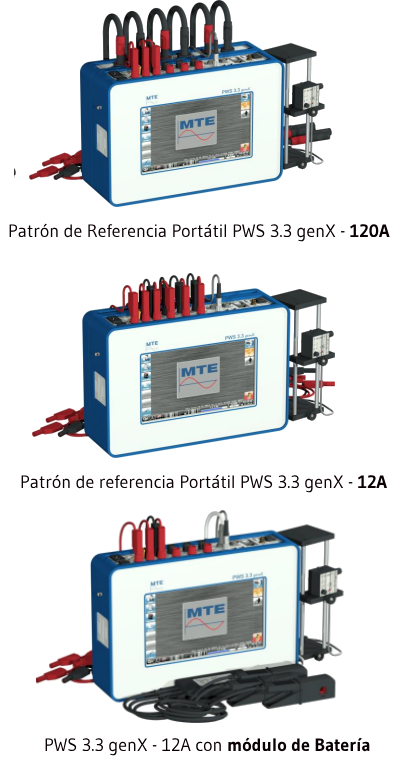

El PWS 3.3 genX
es una combinación de un patrón de referencia trifásico de clase 0.05% y de un analizador de calidad de redes compatible según IEC 61000-4-30 Clase A con 4 canales de tensiones (U1, U2, U3, UN, UPE) y 4 canales de corriente (directa: I1, I2, I3 y vía Pinzas de corriente: corriente de Neutro IN o corriente de Protección a Tierra IPE).
El concepto modular del PWS 3.3 genX permite la extensión del rango de medición de corriente directa de 12A hasta 120A y la adición de un paquete de baterías mantiene el dispositivo en funcionamiento ante interrupciones de la tensión de alimentación durante el registro de la calidad de redes o si la alimentación de la tensión de medición o de la red no es posible.
Ventajas del PWS 3.3 genX
- Gran pantalla táctil TFT a color de 9” (800 x 480 píxeles) con interfaz gráfica de usuario
- Manual de instrucciones integrado
- Servidor web integrado para visualización remota de la interfaz gráfica de usuario y control remoto de la unidad
- Transferencia de datos y comunicación a través de USB (Tipo B), ETHERNET o WLAN
- Almacenamiento de datos en tarjeta de memoria SD extraíble
- Dos conectores USB (tipo A) para la conexión de periféricos como ratón, teclado, cabeza óptica OKK para comunicarse con el contador
- Sincronización horaria vía GPS (opción) y señal 1 PPS Pulso Por Segundo / IRIG-B
Funciones – PATRON DE REFERENCIA
- Ensayo de contadores de salidas de pulsos (LED/disco marca/S0) y registros de contadores 1-ó 3-fases, 3- ó 4-hilos de energía activa, reactiva o aparente con 3 entradas de pulsos (2 configurable como salida de pulsos).
- Medida de parámetros eléctricos (UI j, PQS, f, PF) incluido diagrama vectorial, análisis de armónicos y presentación de la forma de onda
- Ensayo de transformadores (Carga CT/PT, CT/PT relación)
Funciones – ANALIZADOR DE CALIDAD DE REDES
- Huecos / Sobretensiones / Interrupciones
- Armónicos / Interarmónicos / Tensiones señal
- Asimetría (des-balance de tensión)
- Flicker (parpadeo)
- Cambios rápidos de tensión RVC
- Captura de transitorios
Opciones:
- Software CALegration
- UCT 10.3 juego de 3 Pinzas 10 A
- UCT 120.3 juego de 3 Pinzas 120 A
- UCT 1000.3 juego de 3 Pinzas 1000 A
- UCT LEM.3 juego de 3 flexibles FLEX 3000 (30/300/3000A)
- UCT 120.1 1 Pinza CT 120A para IN/IPE
- UCT AMP-LiteWire Adaptador trifásico para AmpLiteWire + Sensor de corriente primario AmpLiteWire 2000 A
- UCT VOLT-LiteWire Adaptador trifásico para VoltLiteWire + Sensor de corriente primario VoltLiteWire 40 kV
- Adaptadores para la prueba de EVSE Equipos de Suministro de Vehículos Eléctricos:
- eMOB I-32.3 AC (600 V / 32 A) para probar cargadores AC
- eMOB I-200.1 DC (1000 VDC / 200 ADC) para probar cargadores DC
