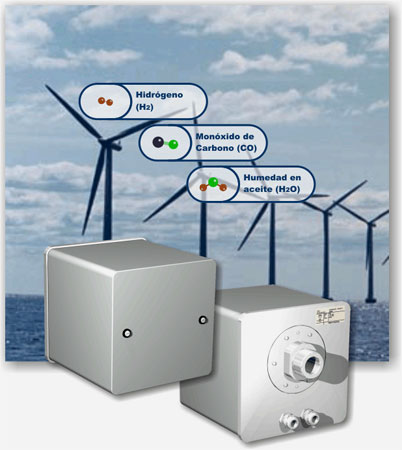

Sistema de Monitoreo en línea de transformadores con Mediciones del Gas en el Aceite (Gas-in-Oil) y de la Humedad en el Aceite (Moisture-in-Oil) para Aplicaciones Offshore de Energía Eólica Marítima - HYDROCAL 1003 OFFSHORE
El análisis de los gases disueltos en el aceite del transformador de
potencia es reconocida como la herramienta más útil para la detección temprana
y el diagnóstico de fallas incipientes en los transformadores.
Adicionalmente, la contaminación por agua disuelta deteriora el rendimiento del aceite dado que una elevada humedad incrementa el riesgo de corrosión y de sobrecalentamiento. Esto es ciero en particular cuando el contenido del agua alcanza el punto de saturación del aceite y se forma agua libre.
Además del análisis periódico cromatográfico del gas y del análisis fuera de línea de la humedad en el aislamiento del aceite del transformador de potencia, los sistemas de monitoreo en línea están ganando cada vez más importancia en todo el mundo.
Mediante el monitoreo en línea de los gases principales de la falla: hidrógeno (H2) y monóxido de carbono (CO) y de la humedad, se puede lograr adicionalmente una potencial reducción en los costos y mejoras en la seguridad.
Ventajas del HYDROCAL 1003 OFFSHORE
- Análisis individual del contenido del gas disuelto de hidrógeno (H2) y monóxido de carbono (CO).
- Análisis de la humedad (H2O) disuelta en el aceite del transformador (tanto la humedad relativa en % y la humedad absoluta en ppm).
- Una solución sencilla, ligera y fácil de instalar sobre cualquier válvula en el transformador (conexión a DIN ISO 228: G 1 1/2, opcional: NPT 1 1/2).
- Instalación sobre el transformador operacional sin ninguna interrupción del suministro.
- Un software gráfico sofisticado (en el dispositivo y por medio de una computadora).
- Varias interfaces de comunicación (RS 232, RS 485, MODBUS, módem GSM y analógico integrado).
- No precisa mantenimiento.
Funciones de monitoreo del transformador:
- Tensiones y Corrientes: (por medio de los transformadores/transductores de tensión y de corriente)
- Monitoreo de Temperatura:
Temperatura del aceite (por medio de sensores de temperatura adicionales) - Humedad del aceite (por medio de un sensor de humedad adicional)
- Configuración: Las entradas analógicas se pueden colocar fácilmente a cualquier sensor adicional
- Cálculos adicionales:
Hot-Spot (Punto Caliente), Loss-of-Life, Velocidad de Envejecimiento (en conjunto con Pauwels, Bélgica)
Etapa de Enfriamiento / Posición del Intercambiador de Tomas (por ejemplo, por medio del transductor de corriente)
Comunicación
- RS 485 (protocolo Modbus o propietario)
- GPS/GPRS comunicación por modem (modem integrado)
- Comunicación por modem analógico
- Comunicación directa (RS-232)
Datos Técnicos:
| Cantidades Medidas | Rango de Medición | Precisión de la medición H (relativa a la temperatura ambiente de + 20 C y del aceite a + 55 C) |
| Hidrógeno (H2): | 0 ppm ... 2000 ppm | +/- 15% del valor medido +/- 25 ppm |
| Monóxido de Carbono (CO): | 0 ppm ... 2000 ppm | +/- 20% del valor medido +/- 25 ppm (relativo a la temperatura del aceite de +55 C) |
| Humedad en el Aceite: (Moisture-in-Oil) |
relativo: 0% ... 100% absoluto: 0 ppm ... 100 ppm |
+/- 3% del valor medido +/- 3 ppm |
