Sensor de la Composición del Gas en Aceite - HYDROCAL 1001
El HYDROCAL 1001 El HYDROCAL 1001 es

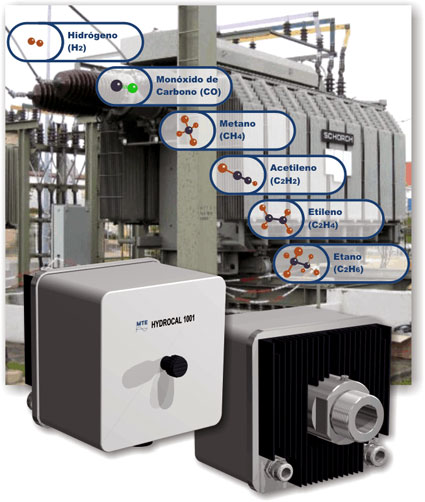

un sensor de la composición de gases en el aceite instalado permanentemente
para el análisis de 6 gases disueltos importantes (TDCG = Total Dissolved
Combustible Gases).
La integración de los gases más relevantes en una concentración ponderada de gas total permite al HYDROCAL 1001 reaccionar a muchas de las fallas del transformador.
Por ello, el dispositivo es una herramienta ideal, compacta y rentable usada en particular para la detección temprana de fallas en el transformador y para el mantenimiento preventivo.
El Hydrocal 1001 está equipado con una salida analógica de 4-20 mA para el resultado del análisis del gas en el aceite y 3 salidas digitales tipo relés (Hi alert, Hi-Hi alert, malfunction).
La lista de gases que puede analizar el Hydrocal 1001 son:
| Gas con Falla | Contribución de TDCG |
| Hidrógeno (H2) | aproximadamente 25% |
| Monóxido de Carbono (CO) | aproximadamente 15% |
| Metano (CH4) | < 5% |
| Acetileno (C2H2) | aproximadamente 45% |
| Etileno (C2H4) | aproximadamente 20% |
| Etano (C2H6) | < 5% |
Ventajas del HYDROCAL 1001
- Medición compuesta del Hidrógeno (H2), Monóxido de Carbono (CO), Metano (CH4), Acetileno (C2H2), Etileno (C2H4) y Etano (C2H6).
- Suministra interfaces de comunicación ETHERNET de 10/100 Mbit/s (cableado de cobre o de fibra óptica) y RS 485 para soportar protocolos de comunicación propietarios y para estar preparados para los protocolos de comunicación IEC 61850, MODBUS, DNP3, etc.
- Se ha simplificado de forma significativa la construcción y el tamaño comparado a otros productos en el mercado.
Mediciones:
| Medición del Gas en el Aceite | |||
| Cantidad Medida | Rango | Precisión | Contribución TDCG |
| TDCG | 0 .. 5.00 ppm | +/- 15% +/- 20 ppm | |
| Hidrógeno (H2) | +/- 10% +/- 15 ppm | Aprox. 20% a 40% | |
| Monóxido de Carbono (CO) | +/- 20% +/- 25 ppm | Aprox. 15% | |
| Metano (CH4) | +/- 20% +/- 25 ppm | Aprox. < 5% | |
| Acetileno (C2H2) | +/- 20% +/- 25 ppm | Aprox. 45% | |
| Etileno (C2H4) | +/- 20% +/- 25 ppm | Aprox. 20% | |
| Etano (C2H6) | +/- 20% +/- 25 ppm | Aprox. < 5% | |
| Ciclo de medición | 20 minutos | ||
Salidas Analógicas y Digitales:
| Salida Analógica CC | |||
| Tipo | Rango | Función por defecto | |
| Corriente CC (DC) | 4-20 mA | Concentración TDCG | |
| Salidas Digitales | |||
| Tipo | Voltaje de Control | Máx. Capacidad de Conmutación | |
| Relés | 3x12 VCC | 220 VCC/VCA / 2A / 60 W | |
Comunicación
- ETHERNET 10/100 Mbit/s (Cableado de cobre o de fibra óptica
- RS-485 (comunicación propietaria o protocolo MODBUS)
Principio de Operación

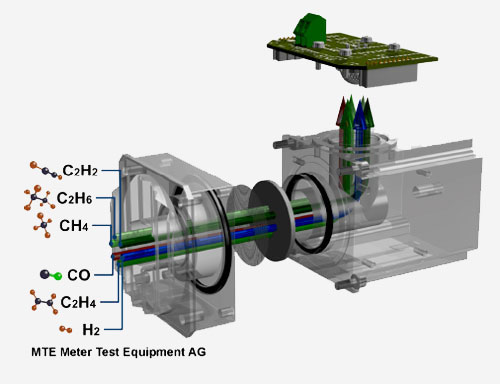

- Celda de combustible para sensor de gas para H2, CO, Ch4, C2H2, C2H4 y C2H6
= Mayor información en la página web de MTE =
