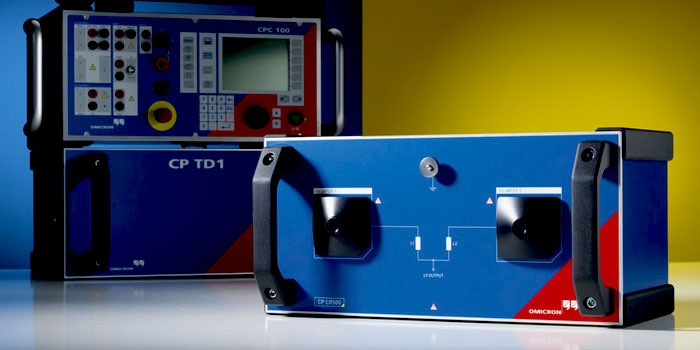

Reactor de compensación para CP TD1 - CP CR500
El reactor de compensación permite probar la calidad del aislamiento de generadores, motores, cables y otros sistemas de elevada capacitancia. Este dispositivo portátil se utiliza conjuntamente con CPC 100 + CP TD1 para medir el factor de disipación (tan delta) y el factor de potencia.
Para pruebas de factor de disipación (tan δ) y pruebas de "tip-up", pueden conectarse en paralelo múltiples unidades CP CR500. Se pueden compensar capacitancias de hasta 1μF (4 A) con voltajes de prueba de 12 kV a la frecuencia de la red* (50 Hz / 60 Hz). El sistema también puede usarse como fuente de alta tensión para proporcionar una compensación de hasta 2 μF, por ejemplo al realizar mediciones de descargas parciales. También puede variarse la frecuencia (15 Hz ... 400 Hz) al realizar pruebas de larga duración para facilitar una compensación óptima.
Características Claves:
- Tensión de prueba máxima 12 kVef a 4 A (1 μF)
- Portátil: dimensiones compactas y bajo peso
- Flexible: puede utilizarse como fuente de alta tensión, así como para pruebas de factor de disipación (tan δ) y pruebas tip-up
- Ampliable: pueden conectarse varias unidades en paralelo
- Largos tiempos de prueba: Máxima duración de la salida con compensación óptima mediante el ajuste de la frecuencia
Aplicaciones del CP CR500:
- Prueba de la calidad del aislamiento de generadores, motores, cables y otros sistemas de elevada capacitancia
- Fuente de alta tensión con tensión de salida máxima de 12 kV
