PRUEBAS EFICIENTES DE CAMPO
Pruebas de Alta Tensión en Transformadores de Potencia

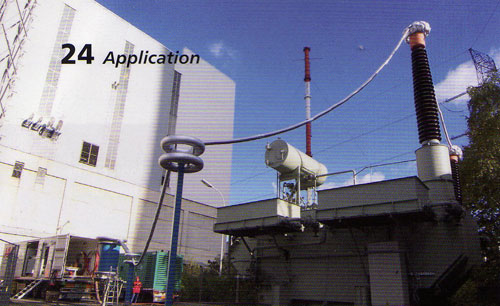

Mediciones de descargas parciales basados en el ejemplo de un transformador/generador de 400 kV/433 MVA
Medición segura de los sistemas de potencia con el CPC 100 de Omicron
Con la moderna electrónica de potencia es posible medir las impedancias de cortocircuito y sin carga, la relación de transformación, la corriente sin carga, la capacitancia y el factor de disipación sobre un amplio rango de frecuencia independientemente de la frecuencia de la acometida. Dado que a menudo hay bastante interferencia electromagnética cuando se prueban los sistemas en el campo, siempre es una buena idea realizar mediciones sensibles no exactamente en la frecuencia de la acometida sino ligeramente alejadas de esta frecuencia. Esto permite que se filtre la interferencia de la frecuencia de acometida. El dispositivo de prueba CPC 100 de Omicron también permite el análisis de las pérdidas de las fugas del flujo por medio de la medición de los componentes óhmicos de la impedancia de cortocircuito en un amplio rango de frecuencia. Esta medición, a la cual conocemos como "pérdidas indeterminadas (stray) de la respuesta de frecuencia", también permite que se detecten los cortocircuitos entre los conductores paralelos. El CPC 100 es perfectamente adecuado para ello.
Sistema de diagnóstico flexible
Otros ejemplos de las mediciones creativas y de la ingeniería de pruebas de OMICRON incluyen el análisis de respuesta de frecuencia (FRA) integrada dentro del CPC 100, la cual permite un análisis detallado de las deformaciones del devanado, y también permite que se detecten las bobinas cortocircuitadas, los errores en el núcleo, las conexiones deficientes en el revestimiento y conexiones a tierra deficientes del núcleo. Cuando también se usa la opción CP TD1, el CPC 100 es actualmente el sistema más flexible disponible en el sector para el diagnóstico del aislamiento. Las mediciones de la respuesta dieléctrica usando el Analizador de Respuesta Dieléctrica (DIRANA) permite realizar reportes acerca del contenido de agua en el aislador fijo (celulosa) de un transformador usando dos procedimientos de medición. El primero de ellos es la Espectroscopía en el Dominio de la Frecuencia (FDS), la cual permite que se hagan mediciones del factor de disipación sobre un amplio rango de frecuencia desde 0.1 mHz hasta varios kHz. El segundo involucra la medición de la Corriente de Polarización y Despolarización (PDC), la cual mide la corriente de carga y de descarga cuando se aplica o se corta la tensión continua. Tomando mediciones en modelos con contenidos de agua definidos y con diagramas de circuito equivalentes que representan la geometría del aislamiento del transformador con separaciones de aceite, barreras y varillas de centrado, se puede determinar el contenido de agua en la celulosa. El dispositivo de prueba DIRANA combina ambos enfoques en uno y también reduce la cantidad de tiempo requerida para realizar las pruebas..
Artículo publicado en la revista OMICRON Magazine, Volumen 1, Número 1, 2010.
