PRUEBAS DE RECIERRE - RÁPIDO Y FÁCIL
Tan pronto como se termine la configuración, se inicia la prueba mediante la selección de una de las versátiles herramientas de prueba siguientes:
 |
La comprobación de la salida analógica permite controlar las magnitudes de prueba analógicas y los valores de medición de funcionamiento. |
 |
La Herramienta de prueba de secuencia de disparo se utiliza para probar las funciones principales de los sistemas de control de recierre y seccionalizador. | |||
 |
La Herramienta de Arranque/ Reposición se utiliza para probar los umbrales de los controladores de recierre y seccionalizador. | Con los recierres, se prueba tanto
el comportamiento del sistema de control con una falla permanente
(secuencia completa hasta bloqueo) como la reactivación automática.
Cuando se prueba un seccionalizador, se simula una secuencia de disparo-cierre de un recierre en el lado de origen y se comprueba si el equipo en prueba se activa en el momento correcto. |
||||
 |
La Herramienta Directo permite la configuración individual de todas las salidas de la unidad CMC para tareas de prueba especiales. |
 |
La Herramienta de prueba de tiempo de disparo comprueba las características operativas (de disparo) definidas en el dispositivo, así como la lógica de conmutación entre las curvas rápidas y lentas. | |||

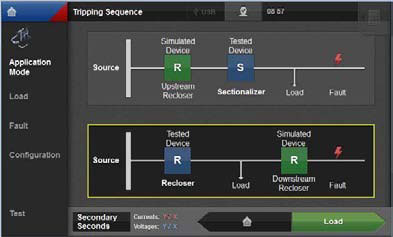

Tripping Sequence - Secuencia de Disparo
Prueba de un recierre con un recierre simulado aguas abajo.

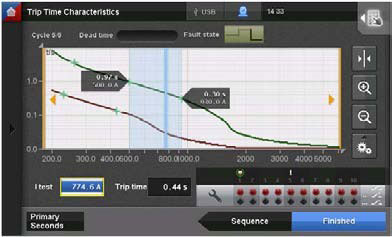

Trip Time Characteristics - Características de
Tiempo de Disparo
Secuencia de prueba comparando todas las características de la prueba con
el tiempo objetivo.
Will Knapek - Gerente de Servicios: Secondary Engineering y Soporte a Clientes de OMICRON electronics Corp, Estados Unidos
Artículo publicado en la revista OMICRON Magazine, Volumen 3, Número 2, 2012.
